Мембранний дозуючий насос Aquaviva APG800 Universal 0.1-18 л/год
Універсальний мембранний дозувальний насос Aquaviva APG800 Universal - це оптимальний варіант для автоматичного дозування хімії в басейн об'ємом до 750 000 л. Насос обладнаний аналоговим управлінням. Ручне налаштування продуктивності дозволяє дозувати будь-які реагенти з постійною швидкістю по відсотку від максимальної продуктивності. Пропорційне дозування здійснюється в залежності від зовнішнього імпульсу або сигналу водолічильника.
- Продуктивність: від 0.1 до 18 л/год (в залежності від тиску в системі трубопроводу)
- Допустимий тиск в системі трубопроводу: від 1 до 12 бар
Идеальное решение для простого и быстрого ухода за водой:насос самостоятельно добавляет химию в бассейн
Автодозация любой жидкой химиидля бассейнов объемом до 750 м³
Надежность и долговечностьСуперпрочная мембрана из PTFE, стойкая к химреагентам
Аналоговый регулятор производительности от 0 до 100%Простота управления
Пропорциональная дозация:от внешнего импульса или от сигнала водосчетчика
Сделано в Италии

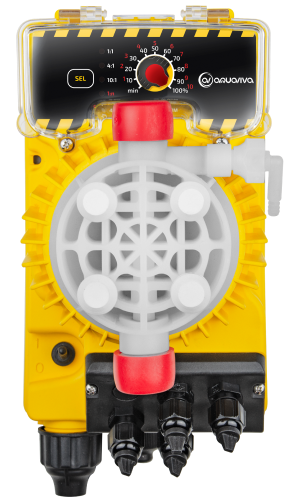

Aquaviva APG800 Universal 15 л/ч
Мембранный дозирующий насос Aquaviva APG800 Universal - это оптимальное решение для дозирования химии в бассейн без участия человека. Насос оснащен аналоговым управлением с регулируемой производительностью от 0.1 до 18 л/ч.
Пропорциональное дозирование осуществляется согласно сигналу водосчетчика, в четырех различных режимах, или от сигнала станции управления дозацией Aquaviva. Станция управления дозацией Aquaviva и водосчетчик приобретаются отдельно.
Насос предусматривает ручную настройку производительности в диапазоне от 0 до 100% как в пропорциональном, так и в постоянном режиме работы. Это позволяет настроить дозирование любого реагента в необходимом объеме.
Подключение датчика контроля уровня позволяет блокировать работу насоса при исчерпании жидкого реагента. Датчик поставляется в комплекте с дозирующим насосом. Двухпозиционный переключатель расширяет функциональные возможности данного оборудования. Уровень пылевлагозащиты IP65 гарантирует надежную и долговечную работу устройства.
- Тип насоса:
мембранный - Производительность:
от 0.1 до 18 л/ч*В зависимости от давления в системе трубопровода - Настройка производительности:
от 0 до 100% - Средний объем впрыска:
от 0.36 до 0.94 см³ - Частота впрыска:
от 0 до 160 в минуту - Допустимое давление в системе трубопровода:
от 1 до 12 бар
Дозирующая головка насоса из химически стойкого PVDF с фитингами
Тефлоновая мембрана стойкая к химическим реагентамСрок службы более 5 лет
Панель управления:- Потенциометр для регулировки производительности от 0 до 100%
- Кнопка SET для выбора режима
- Светодиодные индикаторы режимов дозации
Тумблер включения/выключения
Гибкая настройка автодозациирежим постоянного и пропорционального дозирования
Химически стойкие шариковые клапаны из керамики
Автодозация- Постоянное добавление выбранной дозы реагента
- Пропорциональное добавление необходимой дозы по сигналу станции дозирования
- Пропорциональное добавление необходимой дозы по сигналу водосчетчика
При 100% нагрузке производительность составляет от 7 до 18 л/ч в зависимости от давления в трубопроводе бассейна.
Для настройки производительности от 0.1 до 18 л/ч необходимо повернуть ручку потенциометра в нужное положение относительно белой шкалы.
- Сигнал 4 мA - дозация прекращается.
- Сигнал 20 мА - насос дозирует реагент с максимальной заданной производительностью.
- Деление сигнала 1:1
Насос делает 1 впрыск после получения 1 импульса. - Деление сигнала 10:1
Насос делает 1 впрыск после получения 10 импульсов. - Деление сигнала 4:1
Насос делает 1 впрыск после получения 4 импульсов.
Отрегулировать объем впрыска дозируемого реагента от 0 до 100% можно при помощи белой шкалы потенциометра.
Светодиодный индикатор отсутствия жидкого реагента
Кнопка переключения режимов работы
Красная шкала регулировки количества впрысков на 1 сигнал в режиме умножения пропорционального дозирования относительно внешнего сигнала от водосчетчика с импульсным выходом
Светодиодные индикаторы режимов деления 1:1, 4:1, 10:1 и умножения 1:(от 1 до 10) пропорционального дозирования относительно внешнего сигнала от водосчетчика с импульсным выходом
Ручка потенциометра для регулировки производительности дозации
Белая шкала регулировки объема впрыска от 0 до 100%
Светодиодный индикатор режима пропорционального дозирования относительно токового сигнала станции управления дозацией
Aquaviva (от 4 до 20 мА)
1,2 Подключение реле для подачи сигнала тревоги:
позволяет контролировать наличие реагента в удаленном режиме. Реле приобретается отдельно.
3,4 Подключение к станции управления дозацией Aquaviva:
позволяет дозировать реагент согласно входному сигналу от 4 до 20 мА. Станция приобретается отдельно.
5 Не используется.
6,7 Подключение водосчетчика:
позволяет дозировать реагент согласно импульсным сигналам водосчетчика.
Водосчетчик приобретается отдельно.
8 Блок из 6 двухпозиционных переключателей
расширяет функциональные возможности насоса.
9 Подключение датчика контроля уровня жидкого реагента:
когда заканчиваются реагенты, индикатор на панели управления загорается красным цветом, работа насоса блокируется, продлевая срок его службы. Датчик поставляется в комплекте с дозирующим насосом.
2 положения: OFF и ON:
1) Блокировка выбора режима работы насоса
OFF - кнопка SEL работает для выбора режима работы насоса.
ON - кнопка SEL работает для включения и выключения работы насоса.
2) Блокировка прекращения работы при отсутствии реагента
OFF - если датчик уровня подключен, при исчерпании жидкого реагента - загорается красный светодиод, а насос прекращает работать.
ON - при тех же условиях загорается красный светодиод, но насос продолжает работать.
3) Переключение режимов работы реле сигнализации
OFF - реле сигнализации нормально разомкнуто и замыкается, когда заканчивается реагент.
ON - реле сигнализации нормально замкнуто и размыкается, когда заканчивается реагент.
4) Блокировка потенциометра в режиме дозации от сигнала водосчетчика*
OFF - есть возможность регулировки объема впрыска при помощи потенциометра.
ON - возможность регулировки объема впрыска при помощи потенциометра отсутствует.
*Переключатель активен только при работе насоса от внешнего импульсного сигнала водосчетчика в режимах 1:1, 4:1, 10:1 и 1:n.
5) Не используется
6) Не используется

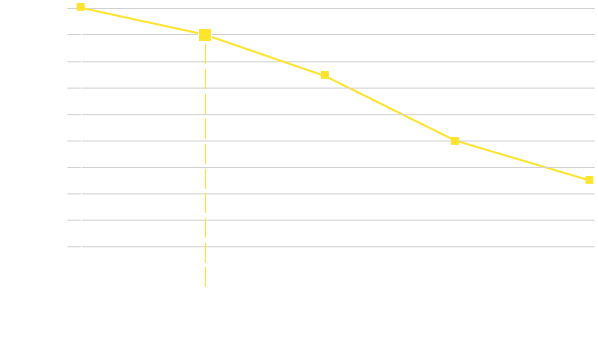

Максимальная производительность насоса можно отрегулировать от 7 до 18 л/ч в зависимости от давления в трубопроводе. Как правило, давление в трубопроводе бассейна не превышает 2 бар, поэтому при необходимости вы можете увеличить скорость дозирования до 17 л/ч.
| Тип насоса, материал узла, контактирующего с реагентами | Мембранный, мембрана PTFE |
|---|---|
| free | free |
| Тип дозирования | Постоянное и пропорциональное |
| Тип управления | Аналоговое: потенциометр + кнопка настройки режимов + двухпозиционный переключатель блокировки панели управления и настройки датчика уровня + 5 светодиодных индикаторов режимов дозации + 1 индикатор отсутствия реагента |
| Возможность регулировки частоты впрыска, впрыск/мин | Да, пропорциональная автодозация: от сигнала станции управления дозацией Aquaviva (от 4 до 20 мA), а также от 1 до 10 впрысков на 1 сигнал водосчетчика или 1 впрыск на 1/4/10 сигналов водосчетчика" |
| Возможность регулировки производительности от 0 до 100% | Да (от 0 до 100% потенциометром) |
| Подключение электродов pH | Нет |
| Подключение электродов Rx | Нет |
| Функция Pro Band - насос снижает интенсивность работы по мере приближения показателей к заданному диапазону | Нет |
| Функция Alarm Band - защита от передозировки при поломке электрода. Можно задать показатели, при которых насос остановится | Нет |
| Функция OFA - аварийный сигнал и прекращение дозации, если нужный показатель не достигнут за определенное время | Нет |
| Подключение датчика уровня жидкого реагента | Да (датчик в комплекте) |
| Подключение датчика протока | Нет |
| Подключение датчика температуры | Нет |
| Подключение выносной кнопки удаленного управления | Нет |
| Подключение водосчетчика с импульсным выходом | Да (водосчетчик приобретается отдельно) |
| Подключение к станции управления дозацией Aquaviva | Да, в пропорциональном режиме от 4 до 20 мА (станция приобретается отдельно) |
| Задержка включения | Нет |
| Задержка калибровки | Нет |
| Сбор статистики | Нет |
| Таймер | Нет |
| Пароль | Нет |
| Допустимое давление в трубопроводе, бар | от 1 до 12 |
| Средний объем впрыска, см³ | от 0.36 до 0.94 |
| Производительность, л/ч | 0.1 до 18 |
| Производительность, впрыск/мин | от 0 до 300 |
| Размер соединительной трубки (внутренний/внешний), мм | 4/6 |
| Степень пылевлагозащиты | IP65 |
| Материал корпуса | РР |
| Материал дозирующей головки насоса | PVDF |
| Материал шаров в клапанах | Керамика |
| Материал обратного клапана | FPM-EPDM |
| Питание, В | 220 |
| Мощность, Вт | 12 |
-
1Насосная головка с клапаном, держателем трубы, хомутом для труб и кольцевой гайкой, винтами и шайбами, уплотнительным кольцом с защитной мембраной.
-
2Узел клапана: всасывание + нагнетание с керамическими шариками и уплотнениями из FPM и EPDM
-
3Мембрана
-
4Лицевая панель
-
5Плата управления
-
6Задняя панель корпуса
-
7Крепежный кронштейн
-

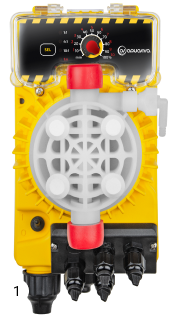

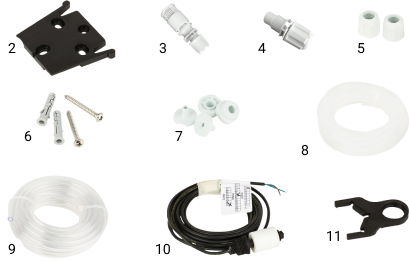

1Мембранный дозирующий насос Aquaviva APG800 Universal 15 л/ч
-
2Крепежный кронштейн для монтажа на вертикальной или горизонтальной поверхности
-
3
-
4
-
5Комплект фитингов
-
6Комплект винтов
-
7Уплотнительные сальники из FPM и EPDM
-
8
-
9
-
10
-
11

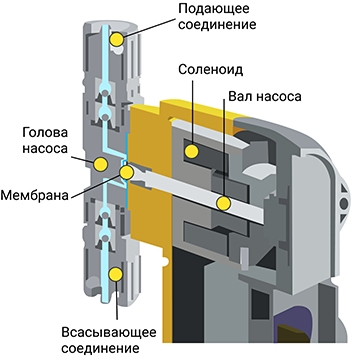

В мембранных насосах основным узлом контактирующим с раствором является мембрана.
Дозирующие насосы Aquaviva используют мембраны PTFE из политетрафторэтилена с рабочим циклом до 5 лет.
Мембрана - это главный элемент дозирующего насоса, который контактирует с реагентами. В дозирующих насосах Aquaviva используются мембраны, изготовленные исключительно из тефлона PTFE. Этот полимерный материал предназначен для работы с агрессивными химическими реагентами.
PTFE не разрушается под воздействием кислот, щелочей и дезинфицирующих средств. Срок службы тефлоновой мембраны превышает 5 лет непрерывной работы. Съемная рабочая головка позволяет быстро заменить мембрану насоса, не разбирая изделие.
Характеристики
| Артикул | APG800NHP0002 |
|---|---|
| Завантажте додаткові матеріали | Інструкція |
| Вид насоса | Мембранний |
| Рекомендований об’єм басейну, м³ | Від 500 |
| Продуктивність, л/год | Від 0.1 до 18 (в залежності від тиску в системі трубопроводу) |
| Призначення | Громадські басейни |
| Додаткові можливості | Наявність датчика рівня реагенту |
| Регулювання | Ручне |
| Система дозування | Пропорційно |
| Постійний режим дозування | Так |
| Пропорційний режим дозування | Так |
| Дозування по таймеру | Ні |
| Підключення датчика рівня | Так (датчик йде в комплекті) |
| Підключення датчика протоку | Ні |
| Підключення датчика температури | Ні |
| Підключення водолічильника з імпульсним виходом | Так (водолічильник купується окремо) |
| Підключення виносної кнопки віддаленого керування | Ні |
| Підключення до станції управління дозуванням Aquaviva | Так (станція купується окремо) |
| Матеріал головки насоса | PVDF |
| Матеріал мембрани | PTFE |
| Матеріал кульки кришки насоса | Кераміка |
| Середній об'єм впорскування, см³ | Von 0.36 bis zu 0.94 |
| Частота впорскування, впр./ хв | Від 0 до 300 |
| Рекомендована висота всмоктування, м | 1 |
| Максимальна висота всмоктування, м | 1.5 |
| Кількість фаз | 1 (220-240 В) |
| Споживана потужність, Вт | 12 |
| З'єднання | Внутрішнє 4 мм / зовнішнє 6 мм |
| Ступінь захисту | IP65 |
| Додатково | Легкий монтаж: поставляється разом з фітингами для під'єднання та кріпленнями |
| Комплектація |
|
| Вага в упаковці, кг | 2.0 |
| Виробник | Aquaviva |
| Країна виробник | Італія |
| Гарантія | 24 місяці |
